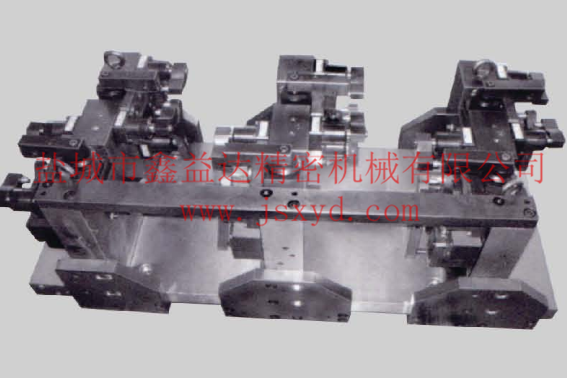

液壓夾具

卡盤是機床之上用來夾緊緊工件的機械裝置。利用皆布于卡盤體之上的活動卡爪的徑向移動，將工件夾緊與定位的機床附件?？ūP通常改由卡盤體、活動卡爪與卡爪驅動機構 3部分組成?？ūP一般安裝于車床、外圓磨床與內圓磨床之上使用，亦可和各種分度裝置配合，用于銑床與鉆床之上。

說到卡盤，接觸的便是傳統車床之上的手動三爪定心卡盤。下面先跟加工中心液壓夾具廠家看一下它的機械結構。

手動三爪定心卡盤 結構原理：用伏打扳手旋轉錐齒輪，錐齒輪帶動平面矩形螺紋，接著帶動三爪向心運動，由于卡盤平面矩形螺紋的螺距相等，因此三爪運動距離相等，有自動定心的作用。除此之外三爪可以拆卸反裝來夾持比較小的棒料。其定心精度取決于卡盤自身精度與夾爪磨損量，一般我們可以透過添加墊片調整其定心精度。

常用卡盤的分類：

自卡盤爪數之上可以分為:兩爪卡盤，三爪卡盤，四爪卡盤，六爪卡盤與特定卡盤。

自使用動力之上可以分為:手動卡盤，氣動卡盤，液壓卡盤，電動卡盤與機械卡盤。

自結構之上可以分為:中空卡盤與中實卡盤。

于數控機床之上我們使用最為余的便是液壓卡盤，上面試點介紹數控機床中液壓卡盤的結構分類，工作原理。

工作原理：透過 PLC控制繼電器動作帶動了電磁閥動作--液壓油運動方向接著發生改變--帶動了回轉油缸活塞做左右運動---卡帶動 盤外部的一個楔形機構（亦可能是斜齒/錐面等其他機構）將軸往運動轉變?yōu)閺酵\(yùn)動--夾緊工件

液壓卡盤可分為兩種結構

一種是前置式的液壓卡盤即卡盤與回轉缸一體化，此安裝直觀便于，價格經濟便宜。

一種是后拉式的液壓卡盤乃卡盤安裝在車床主軸后端，回轉液壓缸安裝在車床主軸后端。特點是卡盤與驅動油缸分，安裝防水防切削液能力十分好。手動加工機床余采用這種結構。
